Từ những ngày vác máy toàn đạc điện tử băng rừng lội suối cho đến kỷ nguyên của GNSS RTK và giờ đây là sự thống trị của công nghệ UAV/Drone. Ứng dụng Flycam trong đo vẽ bản đồ không chỉ là một xu hướng, mà đã trở thành tiêu chuẩn bắt buộc cho các dự án quy mô lớn, đòi hỏi tiến độ nhanh và dữ liệu không gian đa chiều.
Nói một cách ngắn gọn, đo vẽ bản đồ bằng Flycam là việc sử dụng thiết bị bay không người lái có tích hợp camera độ phân giải cao hoặc cảm biến LiDAR để thu thập dữ liệu bề mặt trái đất. Dữ liệu này sau đó được xử lý bằng các phần mềm chuyên dụng để tạo ra bản đồ trực ảnh, mô hình độ cao số và đám mây điểm 3D với độ chính xác đạt đến centimet.
1. Công Nghệ Đo Vẽ Bản Đồ Bằng Flycam
Trong ngành trắc địa, chúng ta không dùng Flycam chỉ để chụp ảnh cho đẹp. Chúng tôi ứng dụng hai nền tảng công nghệ cốt lõi trên UAV:

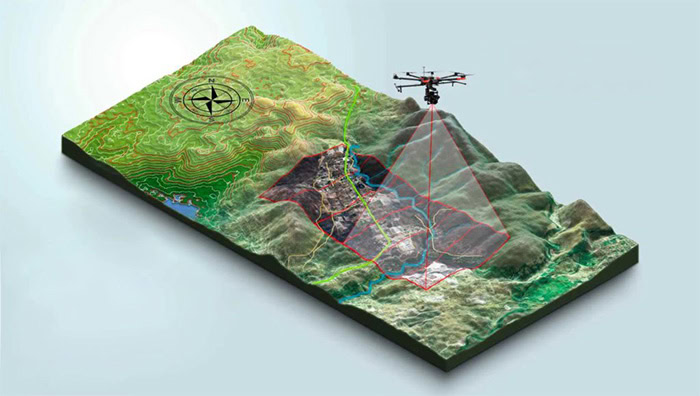

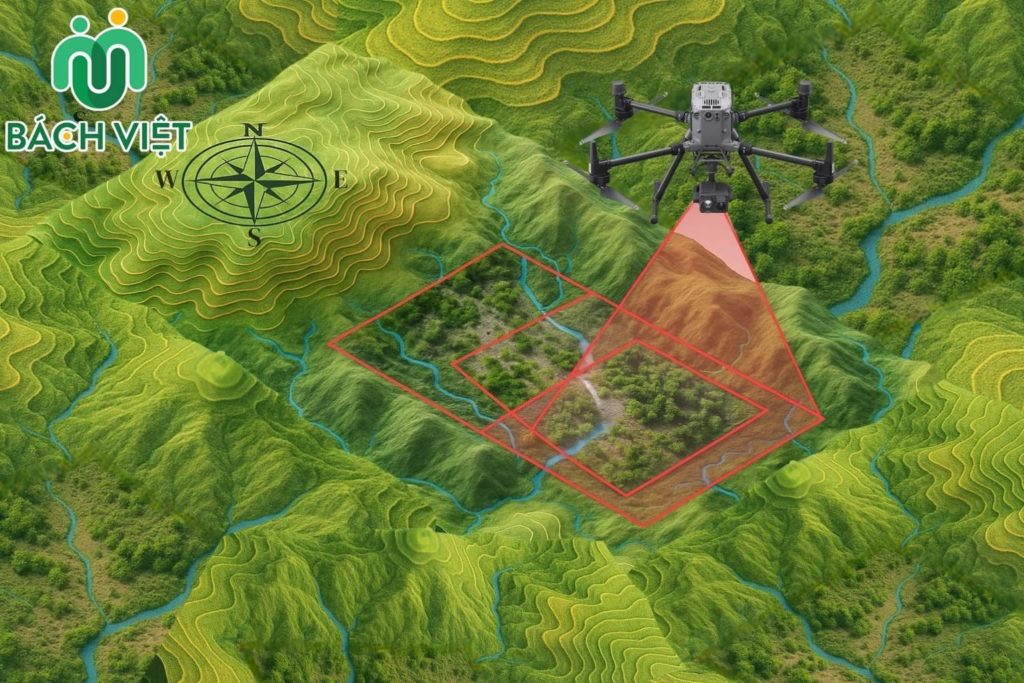

- Công nghệ đo ảnh: Flycam bay theo tuyến được lập trình sẵn, chụp hàng ngàn bức ảnh có độ chênh phủ (overlap) cao (thường là 70-80%). Phần mềm sẽ tìm ra các điểm chung giữa các bức ảnh để tái tạo lại mô hình 3D của địa hình.
- Công nghệ quét laser (LiDAR): Cảm biến LiDAR phát ra hàng trăm nghìn xung laser mỗi giây xuống mặt đất và đo thời gian phản xạ lại. Điểm mạnh tuyệt đối của LiDAR là khả năng xuyên qua tán cây rậm rạp để lấy được cao độ mặt đất thực tế (Bare Earth), điều mà công nghệ đo ảnh thông thường gặp rất nhiều khó khăn.
So với phương pháp truyền thống, ứng dụng Flycam giúp tăng tốc độ khảo sát lên gấp 5 đến 10 lần, đồng thời thu thập được mật độ điểm dày đặc thay vì chỉ các điểm rời rạc như khi đo bằng sào RTK.
2. Ứng Dụng Thực Tiễn Của Flycam Trong Trắc Đạc
Tại Bách Việt United, chúng tôi đã triển khai hàng loạt dự án ứng dụng công nghệ này, mang lại giá trị to lớn cho chủ đầu tư trong các hạng mục sau:
2.1. Thành Lập Bản Đồ Địa Hình Tỷ Lệ Lớn
Flycam cho phép xuất ra bản đồ trực ảnh có độ phân giải không gian rất cao (GSD – Ground Sample Distance có thể đạt 1-2 cm/pixel). Dựa trên nền ảnh này, các kỹ sư dễ dàng số hóa các địa vật như đường xá, nhà cửa, ranh giới thửa đất một cách chính xác và trực quan, phục vụ đắc lực cho công tác quy hoạch 1/500.
2.2. Khảo Sát Các Khu Vực Địa Hình Phức Tạp, Nguy Hiểm
Đối với các dự án mỏ đá, công trình thủy điện, hay các khu vực đồi núi có độ dốc lớn, việc đưa nhân sự vào đo đạc trực tiếp tiềm ẩn rủi ro an toàn lao động rất cao. UAV giải quyết triệt để bài toán này. Người vận hành chỉ cần đứng ở vị trí an toàn, thiết lập lộ trình và để Flycam tự động quét toàn bộ khu vực.
2.3. Tính Toán Khối Lượng Đào Đắp
Nhờ mô hình bề mặt số và mô hình địa hình số (DTM) siêu chi tiết, việc tính toán khối lượng san lấp mặt bằng, tính trữ lượng mỏ trở nên chính xác hơn bao giờ hết. Thay vì dùng các mặt cắt ngang cách nhau 10m, 20m như trước đây, Flycam tính toán dựa trên hàng triệu điểm ảnh, giảm thiểu tối đa sai số do nội suy.
2.4. Giám Sát Tiến Độ Và Hiện Trạng Dự Án
Nhiều chủ đầu tư hiện nay yêu cầu bay chụp định kỳ hàng tuần/hàng tháng để có cái nhìn tổng quan về tiến độ thi công. Mô hình 3D từ Flycam có thể được tích hợp vào hệ thống BIM (Building Information Modeling) để so sánh giữa thiết kế và thực tế thi công.
3. Quy Trình Đo Vẽ Bản Đồ Bằng Flycam Chuẩn Kỹ Thuật
Một sai lầm phổ biến của những người mới vào nghề là cho rằng chỉ cần mua một chiếc Flycam về bay là có thể làm bản đồ. Để dữ liệu mang tính pháp lý và đạt độ chính xác trắc địa, quy trình tại Bách Việt United luôn tuân thủ nghiêm ngặt 5 bước sau:
- Bước 1: Khảo sát hiện trường và lập kế hoạch bay: Sử dụng phần mềm chuyên dụng để thiết kế tuyến bay, xác định độ cao bay, độ chênh phủ ảnh dọc/ngang (Front/Side Overlap) phù hợp với yêu cầu GSD của dự án.
- Bước 2: Thiết lập điểm khống chế mặt đất: Đây là bước sống còn. Chúng tôi sử dụng máy đo GNSS RTK độ chính xác cao để đo tọa độ và cao độ của các điểm mốc (GCP) được rải đều trên khu vực bay. Các điểm này sẽ “neo” mô hình 3D của Flycam vào hệ tọa độ quốc gia VN-2000.
- Bước 3: Tiến hành bay chụp thu thập dữ liệu: Vận hành các dòng máy bay chuyên dụng (như DJI Matrice 300 RTK, Phantom 4 RTK) kết hợp trạm Base để thu thập ảnh/dữ liệu LiDAR. Công nghệ PPK (Post-Processed Kinematic) thường được áp dụng để tăng độ tin cậy của quỹ đạo bay.
- Bước 4: Xử lý dữ liệu nội nghiệp: Dữ liệu thô được đưa vào các hệ thống máy trạm cấu hình khủng, sử dụng các phần mềm như Agisoft Metashape, Pix4Dmapper hoặc DJI Terra để căn chỉnh ảnh, xây dựng đám mây điểm, và kết xuất DEM/Orthomosaic.
- Bước 5: Số hóa bản đồ và lập báo cáo: Kỹ sư trắc đạc tiến hành số hóa (vector hóa) các đối tượng địa vật lên phần mềm AutoCAD/MicroStation, xuất bản đồ bình đồ tuyến, mặt cắt dọc, cắt ngang và lập báo cáo kỹ thuật theo đúng quy phạm.
4. Tính Pháp Lý Trong Đo Đạc UAV Tại Việt Nam
Là một kỹ sư lâu năm, tôi luôn nhấn mạnh với đối tác và khách hàng về tính pháp lý. Việc ứng dụng Flycam trong đo vẽ bản đồ tại Việt Nam phải tuân thủ hai yếu tố chính:
- Giấy phép bay: Mọi hoạt động bay UAV/Flycam đều phải được sự cấp phép của Cục Tác chiến – Bộ Tổng Tham mưu (Bộ Quốc phòng) nhằm đảm bảo an ninh quốc phòng. Tuyệt đối không bay chui tại các khu vực cấm.
- Tiêu chuẩn kỹ thuật: Sản phẩm bản đồ phải tuân thủ các Thông tư của Bộ Tài nguyên và Môi trường (ví dụ: Thông tư quy định về kỹ thuật thành lập bản đồ địa hình bằng công nghệ quét laser hàng không, công nghệ ảnh số). Lưới khống chế phải được liên kết với hệ tọa độ quốc gia VN-2000.
5. Tại Sao Nên Chọn Dịch Vụ Khảo Sát Bằng Flycam Của Bách Việt United?
Thị trường hiện nay có rất nhiều đơn vị cung cấp dịch vụ bay Flycam, nhưng để tìm được một đơn vị am hiểu sâu sắc về “Trắc địa – Địa chất” kết hợp công nghệ cao là điều không dễ. Tại Bách Việt United, chúng tôi tự hào mang đến:
- Kinh nghiệm thực chiến: Đội ngũ kỹ sư trên 15 năm kinh nghiệm, am hiểu sâu sắc sai số hệ thống, cách bố trí GCP tối ưu trên mọi loại địa hình từ đồng bằng đến miền núi hiểm trở.
- Thiết bị tối tân: Đầu tư đồng bộ các thiết bị đo đạc tiên tiến nhất hiện nay, từ máy toàn đạc, GNSS RTK thương hiệu lớn (Trimble, Leica) đến các dòng UAV công nghiệp tích hợp LiDAR và Camera Full-frame.
- Trách nhiệm và Pháp lý: Chúng tôi hỗ trợ khách hàng toàn bộ quy trình xin phép bay và cam kết sản phẩm bản đồ đầu ra đạt tiêu chuẩn nghiệm thu của các cơ quan quản lý nhà nước.
Ứng dụng Flycam trong đo vẽ bản đồ đã định hình lại tiêu chuẩn của ngành khảo sát địa hình. Nó mang lại sự an toàn, tốc độ chớp nhoáng và độ chi tiết đáng kinh ngạc. Nếu dự án của bạn đang cần một giải pháp khảo sát địa hình 3D toàn diện, nhanh chóng và chính xác, hãy liên hệ ngay với đội ngũ chuyên gia tại Bách Việt United để được tư vấn giải pháp tối ưu nhất.
